XD型機架
產品概述 Product Overview
常州鵬展減速機械廠(原常州江泰減速機械廠)是生產各種傳動減速機裝置的專業工廠,本廠生產的擺線針輪減速機是采用行星式傳動原理及擺線針齒齒合的新穎傳動機械．廣泛應用于冶金、礦山、起重、運輸、石油、化工、紡織、制藥、食品、輕工等工業部門的減速裝置。
本系列機架是化工行業較新標準機架，是為攪拌傳動裝置（HG21563-95）配套的機架。XD型為單支點機架，減速機出軸用DF型聯軸器與攪拌軸聯接，XS型為雙支點機架，減速機出軸用HL型聯軸器聯接，兩支點間用DF型聯軸器聯接。機架分A型（軸封采用2001、2003、2004、2006型機械密封）或B型（軸封（2002、2005、2007型機械密封或506、516、606、616型填料箱）。機架輸出端接口可與第九部分（二節）所列的安裝底蓋及釜口法蘭聯接。
本系列機架通用性強，由于選用型DF聯軸器及安裝底蓋的擱軸裝置，所以在不拆除減速機和機架的條件下，在機架的側面窗口中就可以拆出帶短節聯軸器、軸承室及機械密封或填料箱。

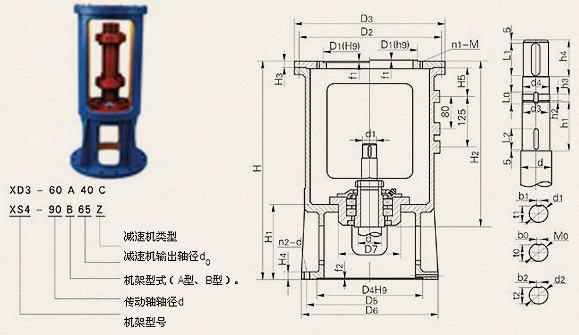

1、XD型單支點機架
主要參數及尺寸（公稱直徑200、250、300）
