擺線針輪減速機-臥式
產品概述 Product Overview
常州鵬展減速機械廠(原常州江泰減速機械廠)是生產各種傳動減速機裝置的專業工廠,本廠生產的擺線針輪減速機是采用行星式傳動原理及擺線針齒齒合的新穎傳動機械．廣泛應用于冶金、礦山、起重、運輸、石油、化工、紡織、制藥、食品、輕工等工業部門的減速裝置。
一、擺線針輪減速機結構原理
??行星擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H機構、兩個擺線針輪的主要孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒想嚙合，以組成齒差為一齒的內嚙合減速機構(為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套)。
??當輸入軸帶著偏心套轉動一周時，由于擺線針輪上齒廓曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉周時，偏心套亦轉動一周，擺線輪于相反方向轉過一個齒從而獲得減速，再借助W輸出機構，將擺線針輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。
二、特點
??高速比和好效率
??單級傳動，就能達到1:87的減速比，效率在90%以上，如果采用多級傳動，減速比更大。
??結構緊湊體積小
??由于采用了行星傳動原理，輸入軸與輸出軸在同一軸心線上，使其機型獲得盡可能小的尺寸。
??運轉平穩噪聲低
??擺線針齒嚙合齒數較多，重疊系數大以及具有機件平衡的機理，使振動和噪聲限制在^小程度。
??使用可靠、壽命長
??因主要零件采用軸承鋼材料，經淬火處理（HRC58-62）獲得高強度，并且，部分傳動接觸采用了滾動摩擦，所以經久耐用壽命長。
??設計合理，維修方便，容易分解安裝，^少零件個數以及簡單的潤滑，使擺線針輪減速機深受用戶信賴。

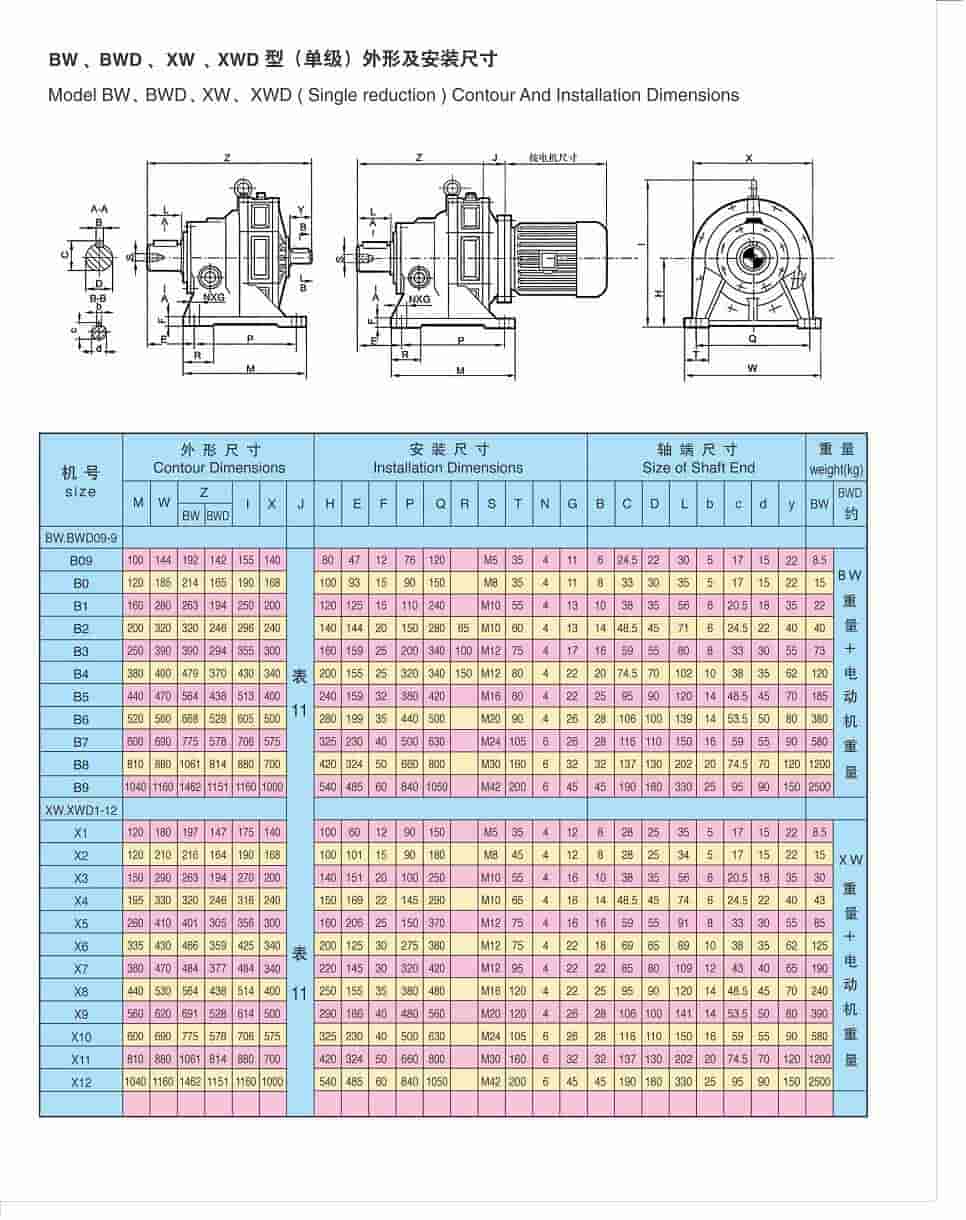

使用須知：
??本減速機適用于24小時連續工作制，并允許正反向運轉。
??單級減速機的輸出軸轉向與輸入軸轉向相反，雙級減速機的輸出軸與輸入軸轉向相同。
??本減速機無自鎖作用。
??本減速機的輸出軸不能承受軸向力。
??在可能出現過載現象的使用場合，應安裝過載保護裝置。
??腳板式臥裝擺線針輪減速機要安裝在沒有振動、^堅固的水平基礎上，在需要進行傾斜安裝的使用場合傾斜度不得大于±15°。
??法蘭式立裝擺線針輪減速機在安裝時，輸出軸垂直向下。
??如需要采用除腳板式臥裝和法蘭式立裝以外的其他特殊安裝形式，需要采取相應的潤滑和密封措施來保證減速機潤滑充足和防止漏油。請與我公司技術部門聯系。
??采用油脂潤滑的擺線針輪減速機安裝角度自由。
??減速機安裝時，可用墊塊進行調整，墊塊在高度方向不超過三塊，也可用楔鐵進行調整，但減速機校準后需要換入平墊塊。
??在沖擊、振動較大或起動頻繁的使用場合，機座與基礎除用底腳螺栓進行聯接之外，還需要用定位銷（自備）進行加固。
??標準型擺線針輪減速機的輸入軸與輸出軸的軸伸端形式為圓柱形，采用普通平鍵聯接。軸徑尺寸公差根據GB1801-79《公差與配合》的規定。普通平鍵尺寸按GB1096-79《普通平鍵型式的尺寸》的規定。連接法蘭止口按GB1801-79的（h9）配合。
??當采用聯軸器把擺線針輪減速機與相配套的機械聯接時，推薦用彈性聯軸器
??減速機與相配套機械用聯軸器聯接時，兩者軸心線的同心度不得超過聯軸器所允許的范圍。
??當擺線針輪減速機與齒輪、鏈輪相聯接時，需要保證兩者軸心線的平行度。
??當使用鏈輪來進行傳動時，不要把齒鏈放得過松，否則在起動時會產生沖擊力。
??在把聯軸器、齒輪、鏈輪等聯接擺線針輪減速機的輸出軸時，不得采用直接錘擊的方法，應利用軸伸端螺孔旋入螺栓，通過壓板壓入。
??安裝后的減速機，正式使用前需要進行試運轉。空載運轉正常情況下，再逐漸加載運轉。
